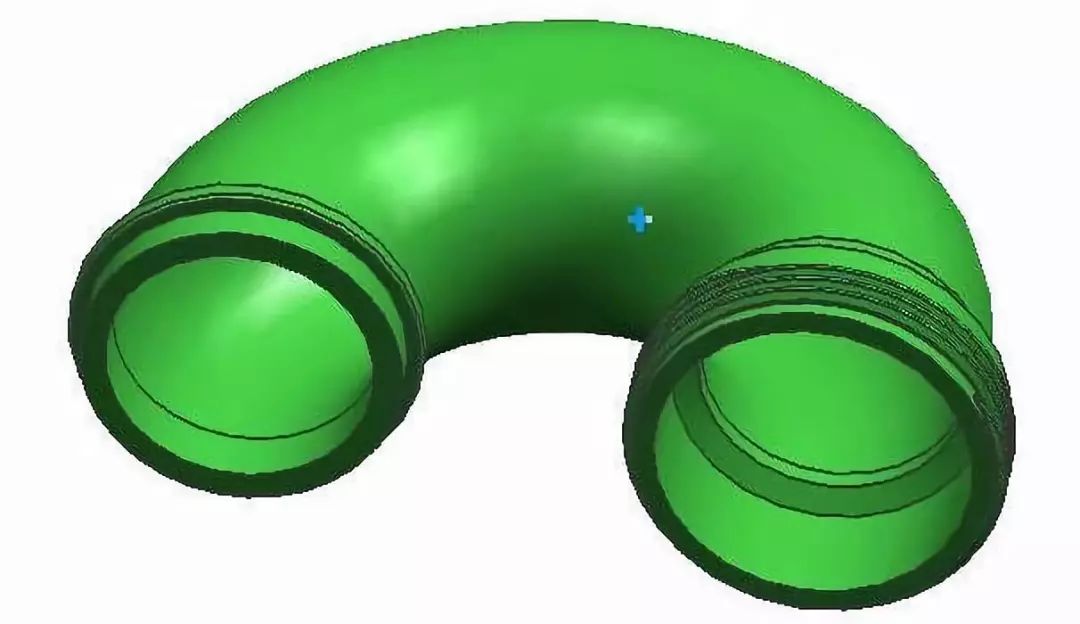

Los productos tipo tubería también son relativamente comunes y muchos diseñadores de moldes no comprenden el principio del tirón del núcleo del arco, permítanme compartirlo con ustedes.

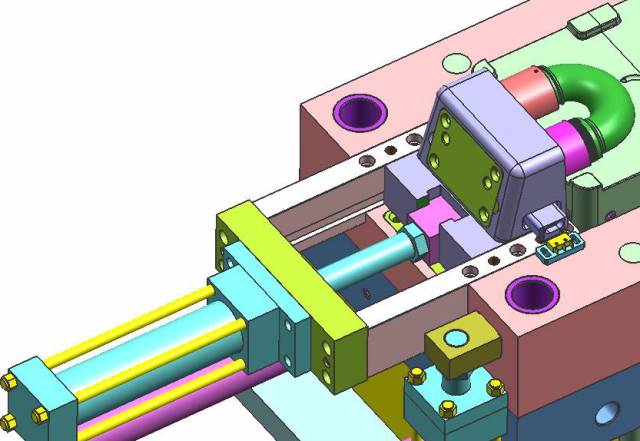

Debido a la carrera relativamente larga de extracción del núcleo del arco, se requiere extraer el núcleo del cilindro de aceite, como se muestra en la siguiente figura.

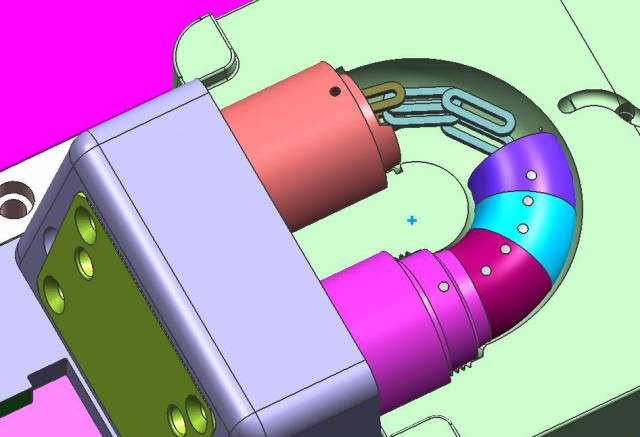

Para extraer el núcleo del arco, el inserto deslizante debe dividirse en varias piezas y el núcleo se tira a lo largo del arco del producto durante la extracción del núcleo, como se muestra en la siguiente figura.

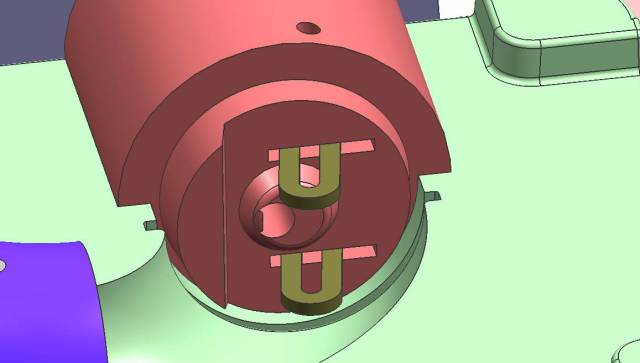

Los insertos deslizantes se conectan con llaves a presión y se colocan con pasadores, como se muestra en la siguiente figura. ：

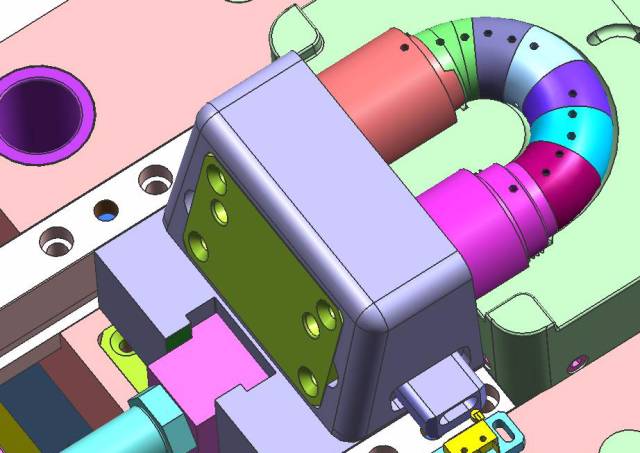

Se debe evitar la posición de la llave de presión en el inserto deslizante para evitar interferencias entre la llave de presión y el inserto deslizante cuando el núcleo se dibuja en un arco, como se muestra en la siguiente figura.

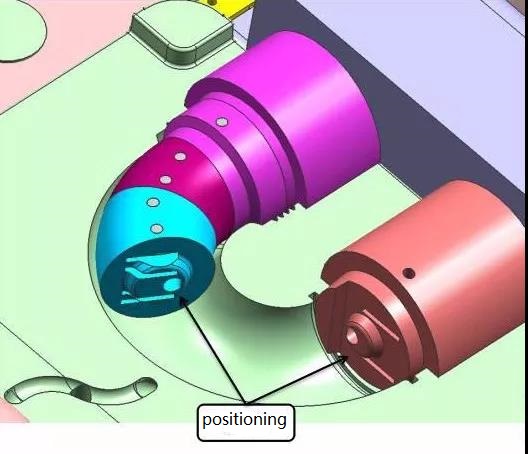

Los insertos deslizantes deben colocarse de manera que faciliten una sujeción suave del molde sin desalineación, como se muestra en la siguiente figura.
