Todos sabemos que los productos tienen un socavado. Generalmente, el socavado interior se libera mediante un elevador, y el exterior mediante un deslizador. Cuando el socavado interior no puede usarse como elevador, ¿qué estructura utilizamos?

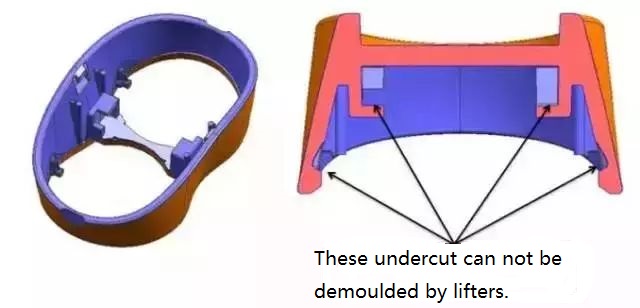

Como se muestra a continuación:

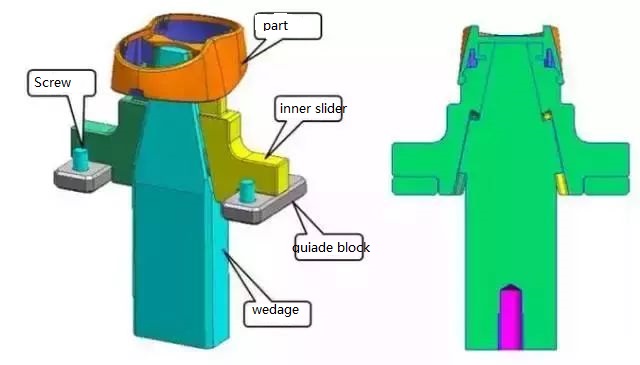

Al encontrar este tipo de producto, no se puede usar el elevador, solo se puede considerar la extracción del núcleo del deslizador interno. El mecanismo de extracción del núcleo del deslizador interno se compone de un deslizador interno, una cuña y un bloque guía.

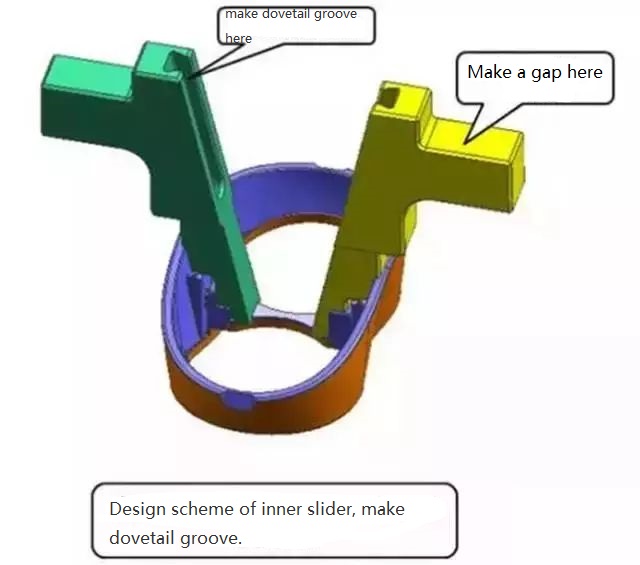

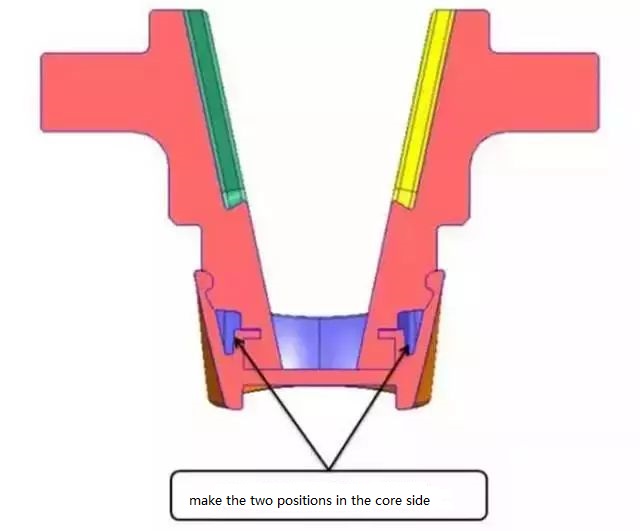

Esquema de diseño del deslizador interior

Principio de movimiento del mecanismo deslizante interior:

(1) Para este tipo de mecanismo deslizante interno, se debe añadir una placa de soporte a la parte inferior de la placa B, para que ambas puedan abrirse. La cuña se bloquea en la placa de soporte.

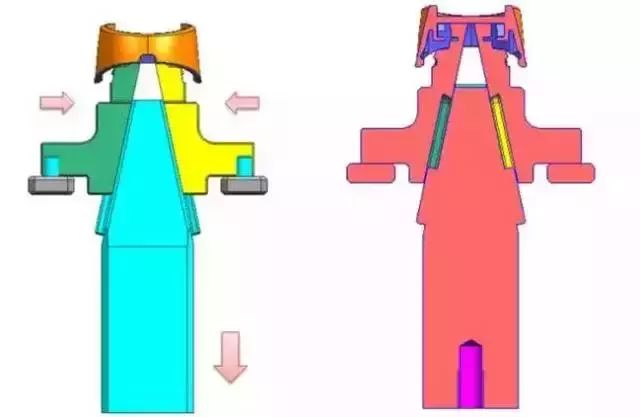

(2) Primero, se abren las placas A y B. Tras abrirlas hasta cierta distancia, se abren también la placa B y la placa de soporte. La distancia de apertura se controla mediante un tornillo limitador. Al bloquearse la cuña en la placa de soporte, esta se mueve en la dirección de la flecha. Se forma una ranura de cola de milano entre la corredera interior y la cuña. Gracias a esta ranura, las dos correderas interiores se deslizan hacia adentro (en la dirección de la flecha), se desenganchan del socavado y se completa la extracción del núcleo.
